VANESSA ARCO SYSTEM - SCHLAFSYSTEM MIT SCHWERLASTAUSZUG FÜR FORD TOURNEO UND TRANSIT CUSTOM
Das VanEssa Arco System bietet Stauraum, der durch den Schwerlastauszug optimal zugänglich ist. Du kannst dir dein Arco-System flexibel zusammenstellen: als Einzel- oder Doppelbett, mit Durchlademöglichkeit. Zusätzlich kannst du das System mit einer Küche oder einem Stauraummodul ausstatten.
Das Arco System ist speziell entwickelt für alle, die in ihrem Van viel Platz und Ordnung haben möchten. Die Basis ist immer ein Einzelbett, bestehend aus einem Tunnel mit Schwerlastauszug und einem ausziehbaren Schlafboard. Neben dem Tunnel kannst du während der Fahrt lange, sperrige Gegenstände, wie z.B. Kiteboards verstauen oder sogar Fahrräder transportieren.
Die Doppelbetterweiterung mit Durchladefunktion ermöglicht dir trotz aufgebautem Bett die lange Ladefläche unter dem Bett vom Heck bis hinter den Fahrersitz zu nutzen.
Perfekt zum Campen ausgerüstet bist du mit der passenden Arco Küche. Sie wird auf dem Schwerlastauszug fixiert, dahinter ist noch Platz für die Kompressor-Kühlbox Dometic CFX2 28. Eine weitere Option ist das Stauraummodul anstelle der Küche. (siehe Reiter Optionen)
Das komplette System lässt sich mit wenigen Handgriffen jederzeit aus dem Fahrzeug ausbauen. Oder du lässt den Tunnel mit Schwerlastauszug im Fahrzeug und kannst dadurch auch im Alltag dein Fahrzeug rückenschonend beladen.
Überblick und Vorteile
Arco System allgemein- 250 kg Soft-Vollauszug (Schwerlastauszug) im Tunnel
- Arco Tunnel rechts im Fahrzeugheck (Beifahrerseite)
- es sind keine Veränderungen am Fahrzeug nötig (Bohrungen etc.)
- kein zusätzliches Werkzeug erforderlich; einfache Befestigung nur mit mitgelieferten Handschrauben bzw. Inbus
- sehr einfacher Auf- und Abbau des Schlafsystems
- leichter Umbau vom Einzel- zum Doppelbett
- höchster Liegekomfort auf VanEssa Schlafauflage(n) COMFORT
- optimale, rückenschonende Beladung des Heckbereichs durch Schwerlastauszug
- höchste Flexibilität
- optimal für Fahrzeuge mit 1-2 Einzelsitzen oder ohne Sitze
- Nutzung des Schwerlastauszugs auch im Alltag
- optional mit unserer VanEssa Campingbox Arco Küche oder VanEssa Stauraummodul erweiterbar
Arco Basis 1 Tunnel / Einzelbett
- 1 Tunnel / Einzelbett, rechts im Fahrzeugheck (Beifahrerseite)
- Lademöglichkeit für sperrige, lange Gegenstände wie Fahrräder, Kiteboards usw. neben dem Tunnel / Bett
- optional mit modularer Arco Küche (Beschreibung siehe Reiter Optionen)
-
optional mit Stauraummodul mit drei großzügigen Auszügen (Beschreibung siehe Reiter Optionen)
- Küche / Stauraummodul jederzeit vom Schwerlastauszug flexibel zu de-/montieren
Arco Basis 1 Tunnel erweitert mit Doppelbetterweiterung mit Durchladefunktion
- 1 Tunnel mit mobiler Erweiterung zum Doppelbett
- Tunnel, rechts im Fahrzeugheck (Beifahrerseite)
- Durchlademöglichkeit für lange Gegenstände auch unter dem aufgebauten Doppelbett
- optional mit modularer Arco Küche (Beschreibung siehe Reiter Optionen)
- optional mit Stauraummodul mit drei großzügigen Auszügen (Beschreibung siehe Reiter Optionen)
- Küche / Stauraummodul jederzeit vom Schwerlastauszug flexibel zu de-/montieren
Arco Basis 1 Tunnel erweitert mit zweitem Tunnel / Doppelbett
- nicht möglich
Aufbau
- Tunnel mit Schwerlastauszug im Heck des Fahrzeugs an vorhandenen Befestigungsmöglichkeiten fixieren
- Doppelbetterweiterung am Tunnel einhängen und Stellseite ausklappen, senkrecht absetzen
- Schlafboard(s) nach vorne schieben und am Tunnel/Betterweiterung einrasten
- Klappstütze(n) im vorderen Fahrgastraum senkrecht absetzen
- Schlafauflage(n) ausbreiten - fertig!
Arco Küche (optional per Dropdown)
Die Arco Küche passt genau auf den Schwerlastauszug im Arco Tunnel. Dahinter ist noch Platz für eine Kühlbox, siehe Beschreibung unten.
Allgemein
- Küche wird als komplettes Möbelstück mit entsprechendem Befestigungsset bzw. bereits auf dem Auszug befestigt ausgeliefert
- steckerfertig montiert (kombinierter 12V-Anschluss Wasserpumpe und Kühlbox)
- Anti-Rutsch-Matten für alle Stauschubladen
- Hinweis: Voraussetzung für die Nutzung der Spüle und Kühlbox: 12V Steckdose mit Dauerplus im Fahrgastraum bzw. Heck auf der Küchenseite. Alternativ Stromversorgung über EcoFlow.
- 2 Spülschüsseln
- klappbarer Wasserhahn mit 13 l Frischwasserkanister (läuft via 12V-Pumpsystem)
- 30 kg Softauszug
- Schublade mit seitlicher automatischer Rückschubsperre
- Stauraum unter den Spülschüsseln für Spülutensilien und Duschaufsatz (optional als Zubehör)
- Gaskocher inkl. Kartusche (keine Gasabnahme erforderlich) in Arbeitsplatte integriert
- Stauraum für Essensvorräte, Getränke, Geschirr, Töpfe, Pfannen usw.
- 40 kg Soft-Vollauszügen
- Schubladen mit seitlichen manuellen Rückschubsperren
- Platz für Besteck, Gewürze usw.
- Besteckbehälter
- seitlicher Klapptisch zur Erweiterung der Arbeitsfläche
- Kompressor-Kühlbox Dometic CFX2 28 (28 l, 12 - 230 Volt) inkl. Adapterplatte
Falls du bereits im Besitz dieser Kühlbox bist, kann eine Adapterplatte zur Befestigung ergänzend bestellt werden (optional per Dropdown). - Kühlbox-Innenraumauszug für den direkten Zugriff im Fond (optional per Dropdown)
Arco Stauraummodul (optional per Dropdown)
Du möchtest keine Küche oder noch mehr Stauraum zusätzlich zur Küche? Dann ist das Stauraummodul optimal für Ordnung auf dem Auszug, sowohl beim Campen als auch im Alltag.
- Modul über die ganze Länge des Schwerlastauszug
- Aufteilung in 3 großzügige Stauschubladen
- Stauraummodul wird als komplettes Möbelstück mit entsprechendem Befestigungsset bzw. bereits auf dem Auszug befestigt ausgeliefert
- Anti-Rutschmatten für alle Schubladen
Sitzvariationen je Fahrzeugtyp
Ford Tourneo Custom / Transit Customkurzer Radstand
- ohne Rücksitze
- ohne Rücksitze
- oder mit bis zu 3 Einzelsitze (in einer Sitzreihe)
Eine Erweiterung mit einem zweiten Tunnel (auf der Fahrerseite) ist nicht möglich.
Korpus und Schubladen
Pappelschichtholz mit CPL-Beschichtung (silber)
VanEssa-Pflege- und Reinigungshinweise "Möbel"
Dekor Fronten (Küche bzw. Stauraummodul)
Standard: Silber aus CPL
Edel-Design (gegen Aufpreis): Schwarz-matt aus CPL, Holzdekore Swiss, Bulli und Wildeiche aus HPL (Auswahl im Dropdown)
Auszüge
Qualitätsvollauszüge von Blum mit Soft-Close Funktion
Beschläge
hochwertige Möbelbeschläge (Softauszüge, formschöne Druckschlösser mit Verblendrosetten, Scharniere, etc.)
Matratze(n)
- 3-teilig, faltbar
- ideal gewählte Viscotherm-Kaltschaum Mischung nach Ökotex-Standard
- Viscotherm: passt sich durch Wärme und hervorragende Punktelastitzität den Körperkonturen an
- Kaltschaum: gleicht Unebenheiten aus
VanEssa-Produkt- und Pflegeinfo "Schlafauflagen"
Maße
Schlaffläche / Maße Matratze(n)
Breite 144 cm, Länge 189 cm, Höhe 10 cm
2 Einzel-Schlafauflagen COMFORT, 3-teilig: Breite 72 cm, Länge 189 cm, Höhe 10 cm
Tunnel
Breite 60 cm, Tiefe unten 116 cm, Tiefe oben 102 cm, Höhe 56 cm
Innenvolumen mit Schwerlastauszug
Breite 52,5 cm, Tiefe 107,5 cm, Höhe 52,5 cm
Doppelbetterweiterung mit Durchladefunktion
lichte 54 cm
Küche
Tiefe 52,5 cm, Breite 72,5 cm, Höhe 41,5 cm
Stauraummodul
Tiefe 52,5 cm, Breite 107 cm, Höhe 52 cm
Packmaße (ausgebaut)
Tunnel siehe oben / nicht zerlegbar
Schlafsystem (ohne Schlafauflage) - folgt
Schlafauflage, zusammengelegt ca. Breite 72 cm, Länge 63 cm, Höhe 30 cm
Gewicht
Tunnel / Einzelbett 46 kg (Tunnel / Einzelbett 39 kg + Schlafauflage 7 kg)
mit Doppelbetterweiterung 62 kg
Küche ca. 32 kg
Stauraummodul ca. 27 kg
Belastbarkeit
ca. 250 kg
Basis 1 Tunnel / Einzelbett
- 1 Arco Tunnel mit Schwerlastauszug:
250 kg Soft-Vollauszug mit Blechwanne mit 2 seitlichen automatischen Rückschubsperren - 1 Schlafboard mit Klappstütze (Einzelbett)
- Einzel-Schlafauflage

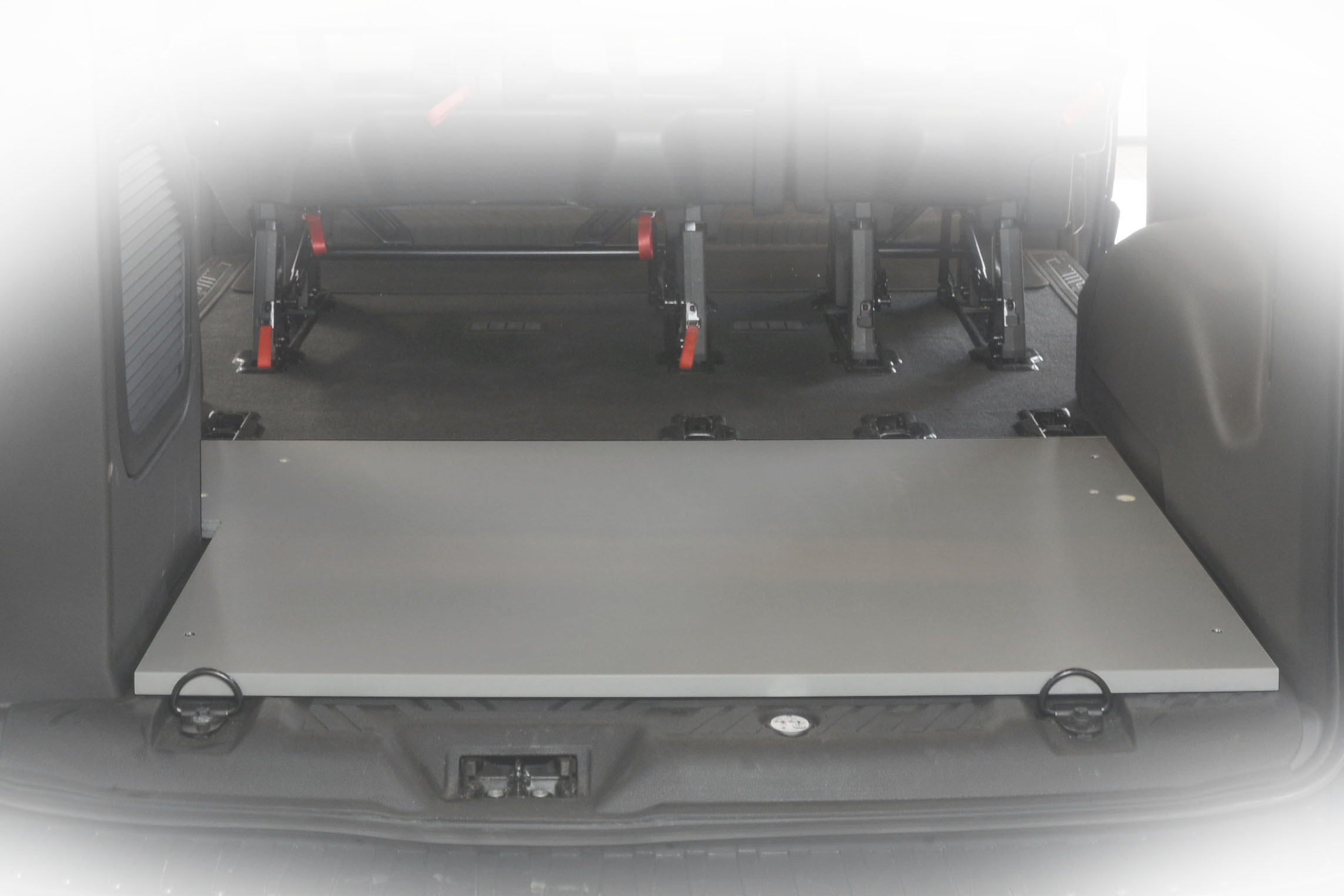

- Befestigungsset (bei langem Radstand inkl. Bodenplatte)
- 1 Arco Tunnel mit Schwerlastauszug:
250 kg Soft-Vollauszug mit Blechwanne mit 2 seitlichen automatischen Rückschubsperren - Doppelbetterweiterung neben Tunnel mit seitlicher Klappstütze
- 2 Schlafboards mit Klappstützen (Einzel- und Doppelbett)
- 2 Einzel-Schlafauflagen
- Befestigungsset (bei langem Radstand inkl. Bodenplatte)
